Vanne de contrôle directionnel hydraulique pour excavatrice avec 2 joysticks, 6 distributeurs, 21 GPM


Vanne de contrôle directionnel hydraulique monobloc avec 2 joysticks, 6 spools, 21 GPM. Cette vanne monobloc est une vanne de contrôle directionnel hydraulique. Ces vannes sont utilisées pour démarrer et arrêter l'écoulement de fluide dans des cylindres hydrauliques ou des moteurs hydrauliques. Actionnez des cylindres hydrauliques (à double effet ou à simple effet). Actionnez des moteurs hydrauliques (spool "D" requis). Installez des télécommandes arrière sur un tracteur. La vanne à 6 spools avec 2 joysticks et un design compact permet des installations dans des espaces réduits. Tous les spools sont standard à double effet avec retour à ressort en position neutre, idéaux pour les cylindres à double effet. Utilisée pour des systèmes à centre ouvert (écoulement de la pompe au réservoir) - option à centre fermé disponible. Vérifications anti-chute de charge sur chaque spool. Spools usinés avec précision et plaqués chrome dur garantissent une longue durée de vie.

Construction en fonte monobloc à haute résistance. Ports SAE O-Ring assurent un joint solide et empêchent les obstructions. Montage de poignée vertical ou horizontal. Plage de soupape de décharge réglable : 1500 à 3625 PSI.

Utilisée comme moteur ou spool à simple effet possible (bouchon de port SAE #10 requis). Pression de fonctionnement maximale : P = 3625 PSI, T = 725 PSI, A & B = 4350 PSI. Pression de décharge prédéfinie : 2610 PSI.

Ports de travail A & B : O-Ring SAE #10 (7/8-14) filetage. Port d'entrée : O-Ring SAE #10 (7/8-14) filetage. Port de sortie : O-Ring SAE #12 (1-1/16-12) filetage. 3 - 5/16 trous de montage. Cette vanne fonctionnera-t-elle pour ma demande ?

Vous devrez répondre aux questions suivantes. Le débit à travers cette vanne est-il inférieur à 21 GPM ?

Si vous installez sur un tracteur, veuillez vérifier tractor-data.com, cela sera indiqué sous la section hydraulique - "Débit de la pompe" - de la fiche technique. Le débit en GPM peut être imprimé sur la pompe elle-même.

Avez-vous un système hydraulique à centre ouvert ? Si vous installez cela sur un tracteur, veuillez vérifier tractor-data.com, cela sera indiqué sous la section hydraulique de la fiche technique. Ces vannes sont configurées pour une utilisation sur des systèmes hydrauliques à centre ouvert. Si vous avez un système à centre fermé, vous devrez obtenir le bouchon d'adaptateur de centre fermé. REMARQUE : Aucune de nos vannes n'a de capacités de détection de charge. Avez-vous d'autres vannes en aval de cette vanne (les exemples incluent : autres vannes de contrôle, vanne télécommandée arrière, vanne de pelleteuse, vanne de trois points) ?

Si oui, vous aurez besoin du manchon d'adaptateur Power Beyond. Pour fournir pression et débit à ces vannes.

Remarque : Cela n'est nécessaire que pour les systèmes hydrauliques à centre ouvert. Si vous avez un système à centre fermé, vous devrez vous connecter à une ligne de pression pour connecter d'autres vannes.

Actionnez-vous un cylindre hydraulique ou un moteur hydraulique ? Si vous actionnez un cylindre hydraulique, vous aurez besoin de spools "A" pour les cylindres à double effet, si vous actionnez un moteur hydraulique, vous aurez besoin de spools "D" pour le contrôle du moteur. Remarque : les spools "D" ne peuvent pas être utilisés pour actionner des cylindres hydrauliques et les spools "A" ne peuvent pas être utilisés pour actionner des moteurs hydrauliques.

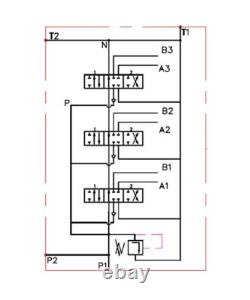

Comment connecter cette vanne à mon système hydraulique ? Cette vanne a une ligne de pression (entrée), une ligne de réservoir (sortie), des ports de travail (ports A/B qui vont au cylindre hydraulique ou au moteur) et un port Power Beyond optionnel (port N, utilisé pour connecter des vannes en aval). Voici quelques exemples courants de connexion de cette vanne ci-dessous, cependant, il est possible de la connecter dans des configurations différentes de celles montrées. Vanne de contrôle directionnel hydraulique monobloc, 1 spool.
